负压真空清扫系统粉尘处理设备的设计需结合钢铁厂典型的“长距离、多工位、强干扰”环境进行针对性配置。

1. 系统构成

系统主要由吸尘组件、输送管网、动力主机、粉尘分离装置四大部分构成。

吸尘组件：包含快速接头、操作手柄和耐磨吸尘软管。软管需采用内衬耐磨聚氨酯或橡胶材质，具备防烫功能，以适应高温粉尘环境。

输送管网：采用加厚无缝钢管焊接。由于钢铁厂震动大，管道支架需设计减震措施，管道走向必须避开高温热源（如钢包烘烤器上方）和重型行车梁。

动力主机：采用罗茨真空泵（提供高负压，适合长距离输送）或侧流式风机（提供大风量，适合多工位同时操作）。考虑到钢铁厂工况，电机需达到F级绝缘，并配备防过载保护。

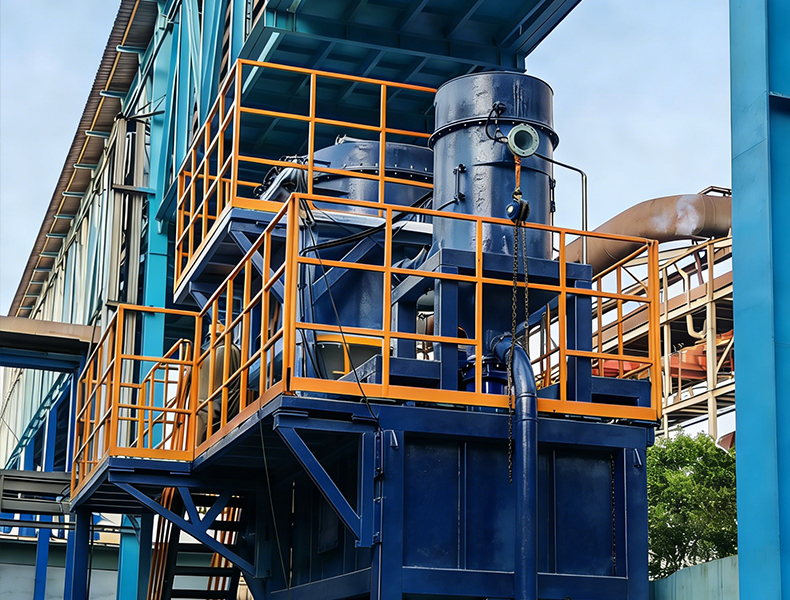

粉尘分离装置：采用“旋风分离器+高效滤筒除尘器”二级处理模式。先通过旋风分离器分离大颗粒铁屑和氧化铁皮（可回收），再通过滤筒过滤细微粉尘。

2. 管网与点位布局

这是钢铁行业实施的技术难点。

点位布设：根据生产工艺分区（如连铸切割区、精整打磨区、成品发货区）设置快速插口。每个接口间距控制在40-60米，确保一根软管能够覆盖所有死角。接口需配备防尘盖和带锁止结构的快速接头，防止误操作。

管道坡度：针对钢铁粉尘易吸潮结块的特点，管网设计需保留一定坡度（建议>3%），并在最低点设置排污阀，防止管道内部积液堵塞。

3. 控制逻辑设计

为了节能并适应钢铁厂间歇性清扫的特点，采用分区电控阀+变频控制模式：

当工人在某个接口插入软管并打开手柄阀门时，系统通过压差感应自动启动该区域的电动阀门，同时变频风机开始软启动提速。

当吸尘作业停止，系统自动关闭阀门并降低风机频率，减少空载能耗和设备磨损。

本方案相较于传统吹扫或移动式工业吸尘器，在钢铁行业具有显著的优势：

1. 彻底解决二次污染，保障设备精度

对比优势：压缩空气吹扫是将大颗粒打碎成小颗粒，但总量不变。真空清扫是从源头将粉尘“抓走”。

行业价值：在冷轧薄板车间，粉尘是导致板面压痕的主要缺陷源。真空清扫能有效减少漂浮在空气中的粉尘吸附在带钢表面，提升产品质量。对于液压站、电气室周边，能极大降低精密阀组卡阻的故障率。

2. 高安全性与防爆考量

本质安全：钢铁厂存在铝粉、锌粉等易燃易爆粉尘（如镀锌线）。真空清扫系统采用管道输送，避免了粉尘在车间内形成爆炸性云团。

防爆设计：系统管道可靠接地，消除静电；风机和电气元件置于室外，避免在爆炸性环境内部启动产生火花。

3. 降低人工成本与劳动强度

效率提升：以前需要2-3人用铁锨、扫帚清扫半小时的区域，现在1人持吸尘管10分钟即可完成，尤其适合清理高处的电缆桥架积灰和地沟深处的积料。

职业健康：操作工只需手握吸嘴，人与粉尘物理隔离，符合国家日益严苛的职业病防治要求。

4. 资源回收，创造经济价值

物料回收：在炼钢和轧钢环节，收集起来的氧化铁皮（铁红）和金属颗粒，纯度高，可以直接回炉或作为烧结配料，变废为宝。按年产500万吨的钢厂估算，每年回收的含铁粉尘价值可达数十万元。

5. 应对恶劣工况的耐用性

耐磨设计：针对氧化铁皮的高硬度特性，管道弯头处采用加厚耐磨材质或陶瓷内衬，有效防止磨穿漏风，系统使用寿命可达10年以上。
